Škola pájení HAKKO 8. díl: výběr pájecího hrotu

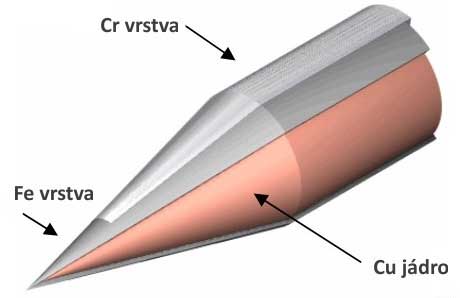

Jak je vyroben pájecí hrot

Uživatel by měl zvažovat, jaký typ pájecí hrotu zvolí a od jakého výrobce. Pokud má hrot sloužit delší dobu, musí být od seriózního dodavatele, který má zvládnutou technologii výroby pokovení. Obzvláště v době bezolovnatého pájení, kdy pájecí slitina je agresivnější. Není zvláštní, že špatně vyrobený pájecí hrot může mít životnost i několik hodin.

Kvalitní pájecí hroty mají díky stabilnímu technologickému procesu jejich výroby velmi kvalitní poželezený povrch. Kvalitní celistvé měděné jádro zajišťuje velmi dobrý přenos tepla. Tyto skutečnosti dávají pájecím hrotům delší životnost než jejich konkurentům.

Vlastní výroba pájecícho se sestává z několika operací. Galvanické pokovení niklem a chrómem se liší podle výrobce:

• Jádro hrotu je soustruženo z vysoce jakostní mědi.
• Následuje pokovení železem. Technologie na první pohled jednoduchá. Bohužel ne každý výrobce ji dokonale zvládá.
• Další operací může být pokovení niklem, jako ochrana proti korozi.
• Vrstva chrómu – konečné zvýšení odolnosti povrchu hrotu.
• Aplikace bezolovnaté pájecí slitiny na pracovní povrch hrotu.

Pájecí hrot plochý (Shape D, tvar D)

Plochý hrot je určen pro běžné práce. Má velký přenos teplat díky větší ploše. Rovněž přenese větší množství pájky než kulatý hrot. Na běžné pájecí operace používejte tento hrot jako universální.


Pájecí hrot kulatý (Shape B, tvar B)

Kulatý hrot je ideální na pájení malých až miniaturních předmětů. Není vhodné jej volit jako universální, zde spíše zvolte plochý pájecí hrot.



Pájecí hrot plochý (Shape BC/C, tvar BC/C)

Zkosený tvar se může zdát, že jej nebudeme používat často. V době náročných tepelných aplikací je tvar ideální pro pájení velkých ploch. Velká plocha, velký přenos teplat do místa pájení a množství pájky dává záruku kvalitního pájení.


Filtr pro výběr pájecího hrotu

Pájecí stanice - typická sestava:

Každá pájecí stanice se skládá, z napájecího zdroje a regulátoru (A), stojánku pro pájedlo (B) a vlastního pájedla (A). Ve složení není třeba hledat nic složitého, vesměs výrobci mají tuto ustálenou konfiguraci.

Následující díl Školy pájení HAKKO: tavidla pro měkké pájení
