Vakuová pinzeta Hakko 393 ESD
Obj. číslo:
105000287
Výrobce:
Kategorie:
Dostupnost:
4 týdny
přímý dovoz z Japonska
předchozí
další

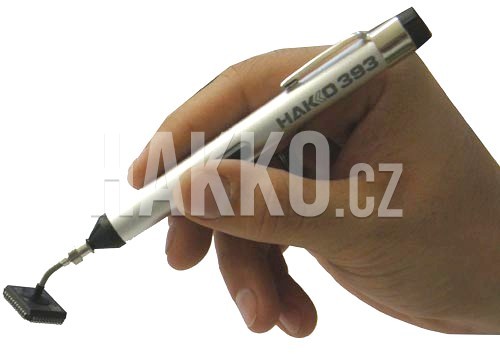

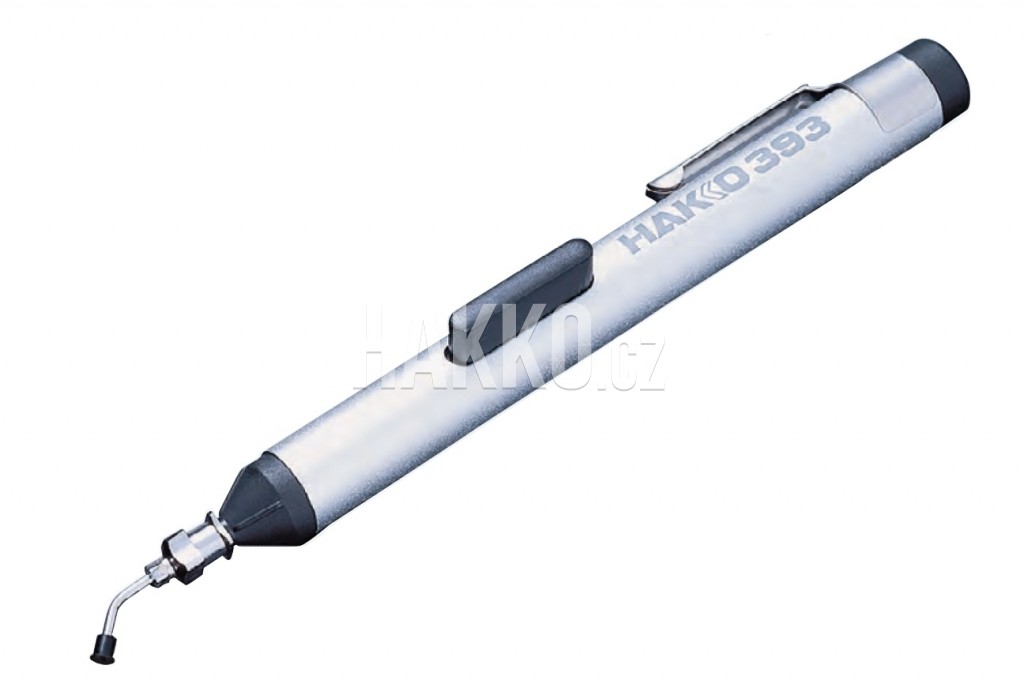

ESD Vakuová pipeta Hakko 393

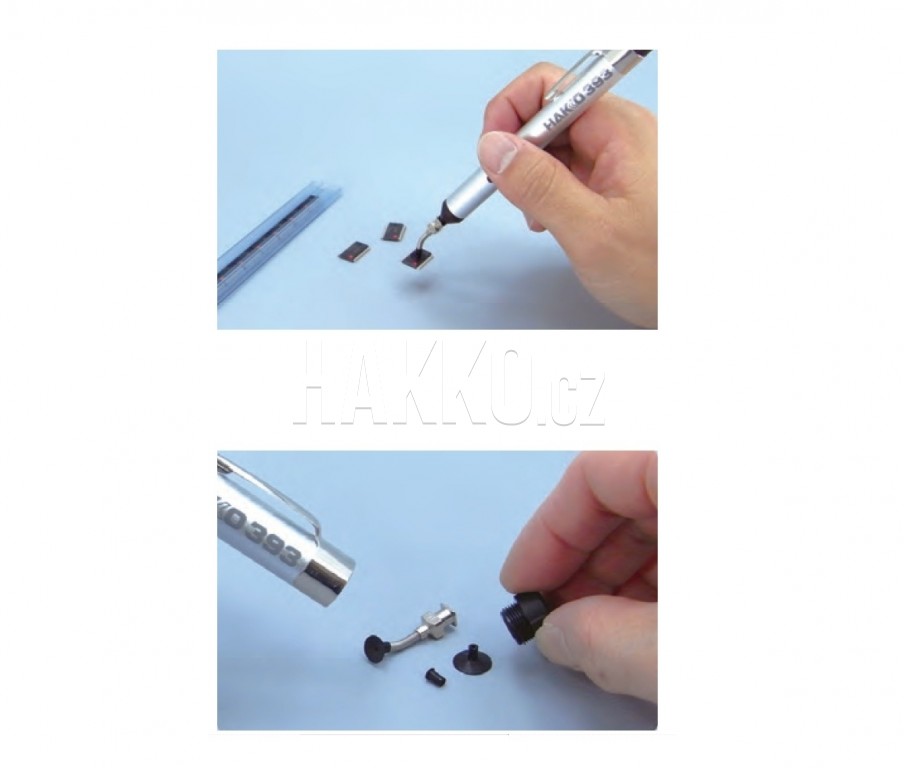

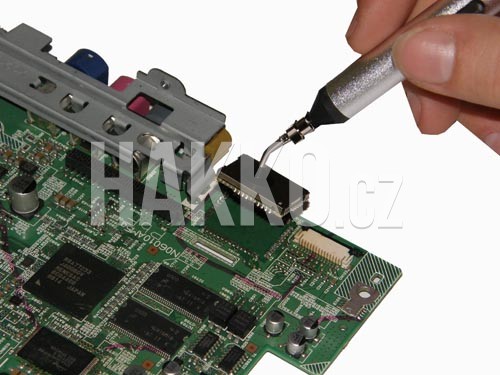

ESD Vakuová pipeta Hakko ve výrobě
ESD Vakuová pipeta Hakko ve výrobě

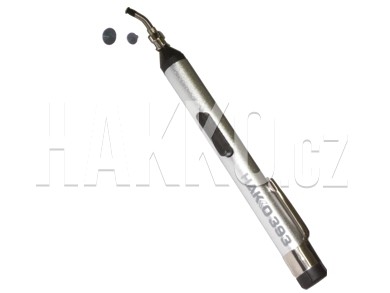

ESD Vakuová pipeta Hakko 393 s přísavkami

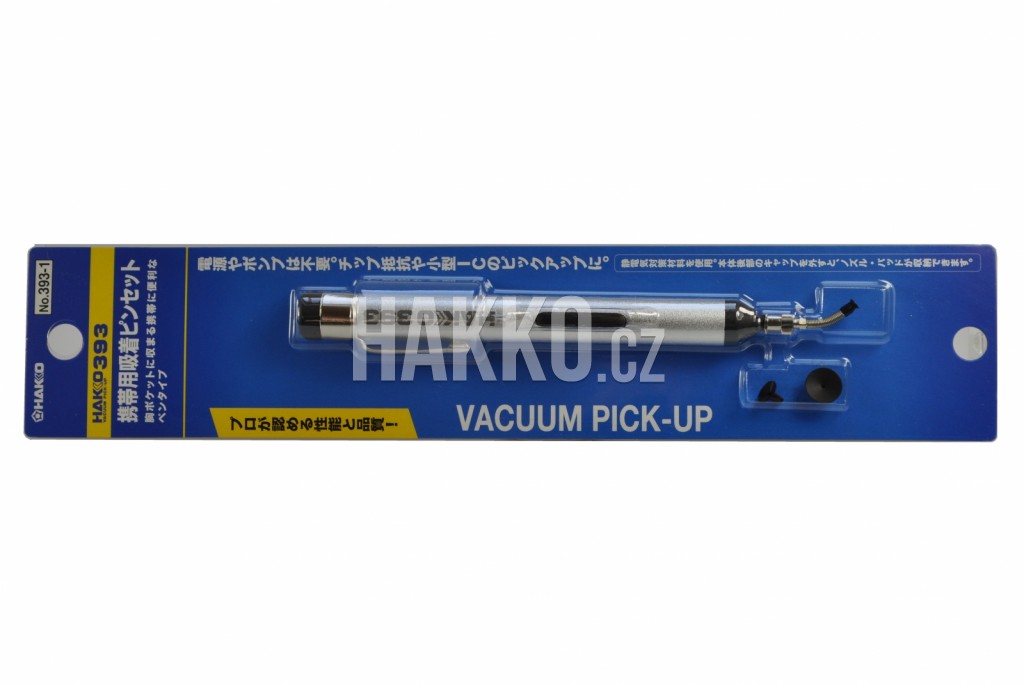

Balení pipety včetně přísavek.
ESD Vakuová pipeta Hakko 393 s přísavkami

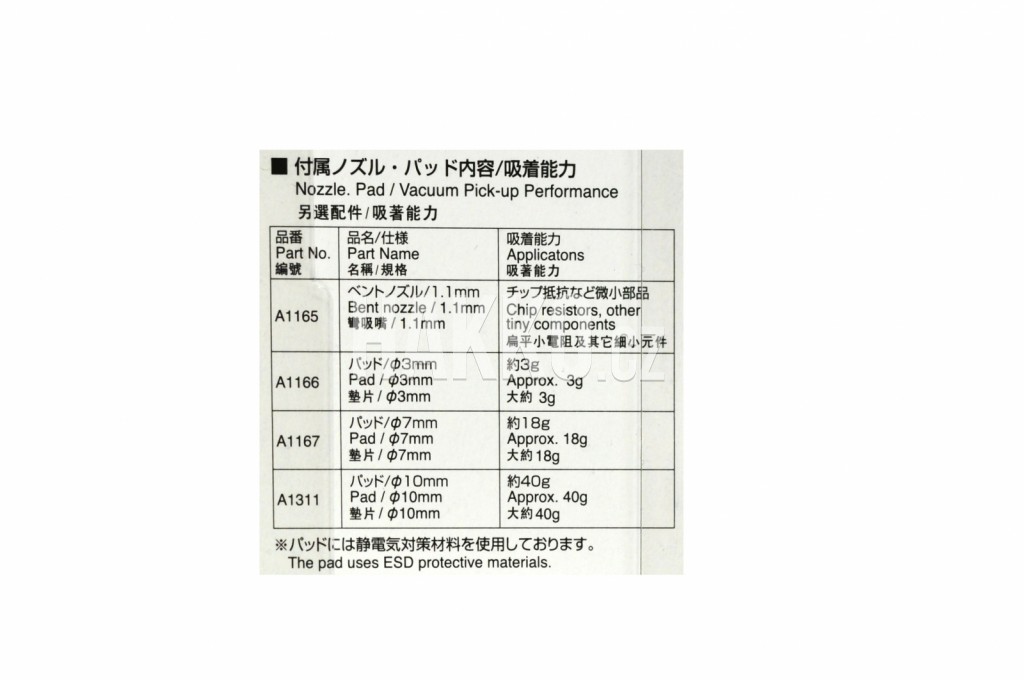

Tabulka parametrů
Varianty produktu
- ESD vakuová pipeta s garantovanými ESD vlastnostmi.
- Max. kapacita je 0,39 N (až 40 g), hodnoty jsou orientační.
- Vyrobena z antistatického materiálu, včetně přísavek.
Přenosný odsávací nástroj
- Nevyžaduje žádné napájení nebo čerpadlo.
- Udrží součástku díky vakuovému podtlaku.
- Perfektní pro přesné práce.
- Určen pro manipulaci s povrchovými komponentami, které jsou často velmi tenké nebo nepravidelně tvarované.
- Pro sférické předměty, které nelze zvednou pinzetou.
- Tenké tělo pera.
- Vejde se do náprsní kapsy a pohodlně se nosí.
- ESD / antistatické materiály včetně přísavek.
Vakuová pinzeta je určena k vysávání mikrokomponent používaných na deskách plošných spojů, nikoliv pro absorbci prachu. Při používání k pohlcování prachu může dojít k zanesení filtrů.
Technická specifikace
- Materiál: elektricky vodivý silikonový kaučuk.
- Odolnost proti vysokým teplotám: cca. do 150 °C.
- Hodnota odporu: 104 až 106 Ω.
- Rozměry: ø 13 x 132 mm.
- Hmotnost: 19 g.
- Indikace výměny podložky: pokud se během vizuální kontroly objeví nějaká trhlina nebo díra, předměty nelze správně nasát.
Použité trysky a přísavky
| Trysky (nemohou být použity samostatně, pouze v kombinaci s přísavkou): | ||||||||
|---|---|---|---|---|---|---|---|---|
| Kód | A1165 | A1486 | ||||||
| Název / popis | zahnutá tryska / 1,1 mm | rovná tryska / 1,1 mm | ||||||
| Vnější průměr | 1,65 mm | 1,65 mm | ||||||
| Tvar |
 |
 |
||||||
| + | + | |||||||
| Přísavky | ||||||||
| Kód | A1166 | A1312 | A1167 | A1311 | A1166 | A1312 | A1167 | A1311 |
| Průměr | 3 mm | 5 mm | 7 mm | 10 mm | 3 mm | 5 mm | 7 mm | 10 mm |
| Tvar |
 |
|
|
|
||||
| Výkon zdvihu* | cca. 3 g | - | cca. 18 g | cca. 40 g | cca. 3 g | - | cca. 18 g | cca. 40 g |
| = | = | = | = | |||||
| Příklady sad |
 |
 |
 |
 |
||||
| * výkon uvedený výše se může lišit v závislosti na povrchu zvedaného objektu, hodnoty jsou pouze orientační. | ||||||||
- Vakuová pinzeta HAKKO 393.
- Zahnutá tryska A1165.
-
Přísavky (A116, A1167, A1311).
Technická data k porovnání Vakuová pinzeta Hakko 393 ESD
| Název parametru | Hodnota |
|---|---|
| Rozměry (š x h x v) | ø 13 x 132 mm |
| Hmotnost | 19 g |
