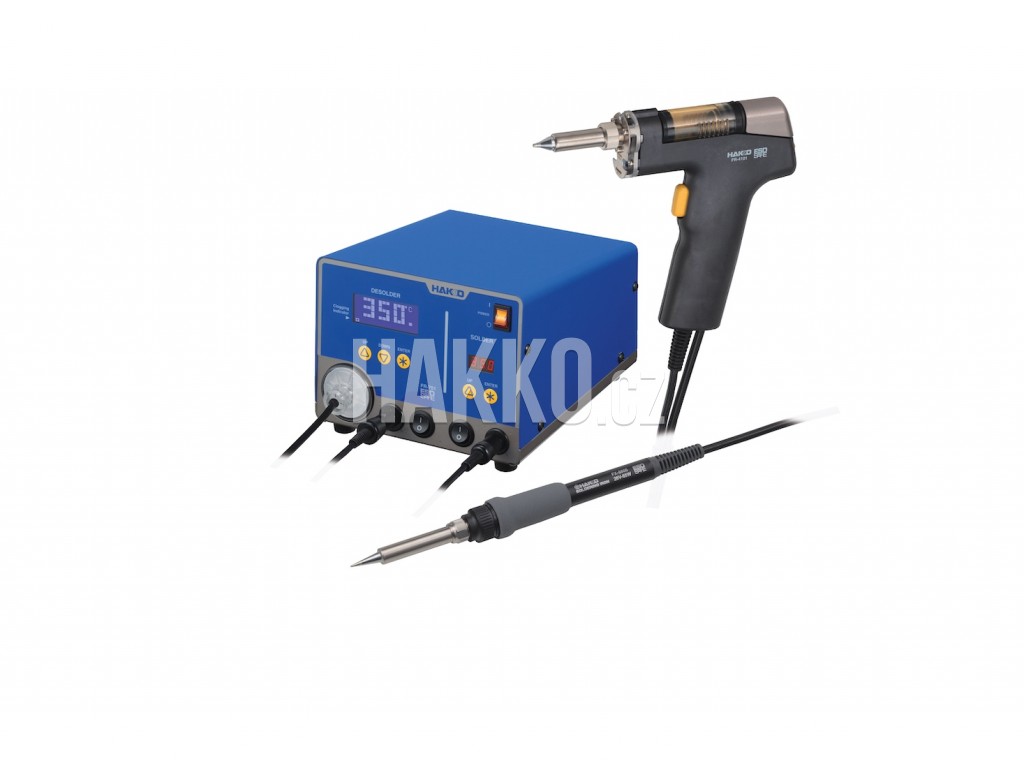

Opravářské pracoviště HAKKO FR-701

• Výkonná rework stanice.
• Šest aplikací pro různé pájecí a odpájecí operace.
• Sada obsahuje páječku i odpájecí pistoli.
• Výkon páječky 65 W.
• Výkon odpájecí pistole 140 W.
• Bezpečnější provoz rework operací.
• Modernizované pájecí a odpájecí nástroje.
• 2v1 jednotka pro úsporou místa.
• Kompatibilní s N2 systémem při zakoupení HAKKO FX-8802.
• ESD / antistatické provedení.
• Vhodná pro bezolovnaté pájení.

Technická specifikace:

• Příkon: 260 W.
• Rozměry stanice: 190 x 140 x 220 mm.
• Hmotnost stanice: 6,2 kg.

Stanice (pájení):

• Napájecí napětí: AC 26 V.
• Rozsah teplot: 50 až 480°C.
• Teplotní stabilita: ± 1°C při volnoběžné teplotě (pokud je nastavena v rozsahu 200 až 480°C).

Stanice (odpájení):

• Vakuový generátor: vakuová pumpa, typ dvojitý válec.
• Podtlak: 80 kPa (600 mmHg).
• Sací průtok: 15 L/min.
• Rozsah teplot: 330 až 450°C.
• Teplotní stabilita: ± 5°C při volnoběžné teplotě.

Páječka:

• Příkon: 65 W (26 V).
• Odpor hrotu vůči zemi: < 2 Ω.
• Potenciál hrotu vůči zemi: < 2 mV.
• Topné těleso: keramické.
• Standardní hroty: řada T18.
• Délka kabelu: 1,2 m.
• Délka (s hrotem tvar B): 222 mm.
• Hmotnost (s hrotem tvar B): 52 g.

Odpájecí pistole:

• Příkon: 140 W (24 V).
• Odpor trysky vůči zemi: < 2 Ω.
• Potenciál trysky vůči zemi: < 2 mV.
• Topné těleso: kompozitní.
• Standardní trysky: řada N61.
• Délka kabelu: 1,2 m.
• Délka (s tryskou tvar S): 168 mm.
• Hmotnost (s tryskou tvar S): 170 g.

Vlastnosti systému

Duální opravárenská stanice s FR-4101 odpájecí pistolí a FX-8801 páječkou

Šest aplikací pro různé pájecí a odpájecí práce poskytují široké uplatnění. Kromě FR-4101, 140 W odpájecí pistole a FX-8801 páječky je pájecí stanice FR-701 kompatibilní pro čtyři další nástavce. Hroty (série T18 a T19) a trysky (série N61) znamenají vynikající hospodárnost celého pracoviště.

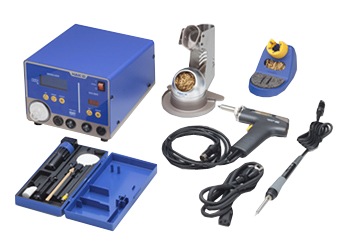

Součástí balení		Volitelné příslušenství (na objednávku)
Odpájecí pistole HAKKO FR-4101	Páječka typ M HAKKO FX-8801	Páječka typ L HAKKO FX-8805	Páječka pro N2 HAKKO FX-8802	Pájecí pistole HAKKO FX-8803	SMD kleště HAKKO FX-8804
výkon 140 W	výkon 65 W	výkon 65 W	výkon 65 W	výkon 65 W	výkon 65 W
140 W vysoký výkon umožňuje perfektní odpájení komponent na vícevrstvých DPS. Široký výběr trysek.	Určena pro T18 hroty s lepší tepelnou vodivostí.	Určena pro T19 hroty s lepší tepelnou vodivostí.	Pájecí ručka určená pro pájení v ochranné dusíkové atmosféře.	Podavač pájky umožňuje práci jednou rukou.	Paralelní termokleště s přímým ohřevem bránícím poškození sousedních součástek.
N61 série trysek	T18 série hrotů	T19 série hrotů	T18 série hrotů	T18 série hrotů	950 série hrotů

Vysoce výkonná odpájecí pistole HAKKO FR-4101

Zvýšením výkonu na 140 W se zjednodušilo odpájení vícevrstvých DPS a zkrátila se doba celého procesu. Široký výběr trysek s přidáním nových typů je k dispozici pro různé odpájecí práce:

• dlouhý typ trysek pro úzké prostory,
• oválný tvar trysek pro ploché svorky,
• SS typ trysek pro mikro vzory desek.


Páječka HAKKO FX-8801/FX-8805

Díky přezkoumání vnější konfigurace a vnitřních struktur hrotů série 900 zvýšil výrobce HAKKO tepelnou vodivost nových hrotů a ty jsou nyní k dispozici pod sérií T18 a T19. Konkrétní tvar a parametry hrotů vybírejte s ohledem na pracovní prostředí.




Série pájecích hrotů a odpájecích trysek

• Řada pájecích hrotů: HAKKO série T18.
• Řada odpájecích trysek: HAKKO série N61.
