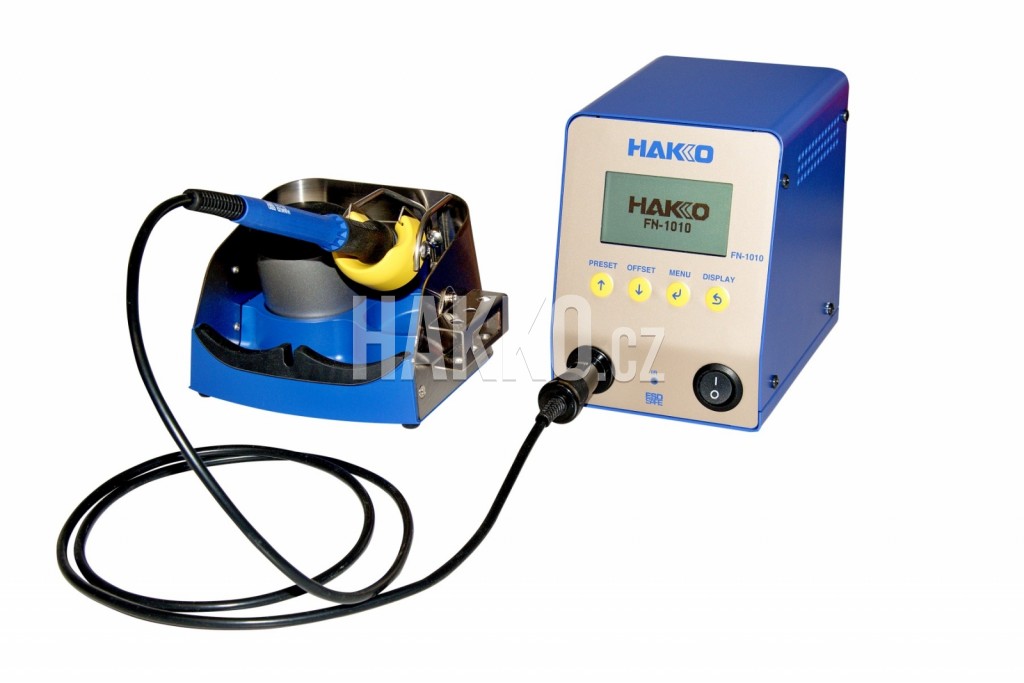

HAKKO FN-1010 IoT pájecí stanice

Revoluční komunikace IoT (Internet of Things)

Využijte řízení teploty s nulovou lidskou chybou a reálné sledování procesu pájení pomocí IoT komunikace. Kombinací pájecí stanice FN-1010 a měřiče teploty hrotů FG-100B se díky IoT zlepšuje sledovatelnost a optimalizace pájení a eliminuje možnost lidské chyby.

Každodenní řízení procesu a tvorba dokumentace

Různé informace generované při každodenní práci s pájkou se shromažďují a ukládají v reálném čase. S použitím těchto dat můžete optimalizovat pájecí podmínky.

Sběr dat

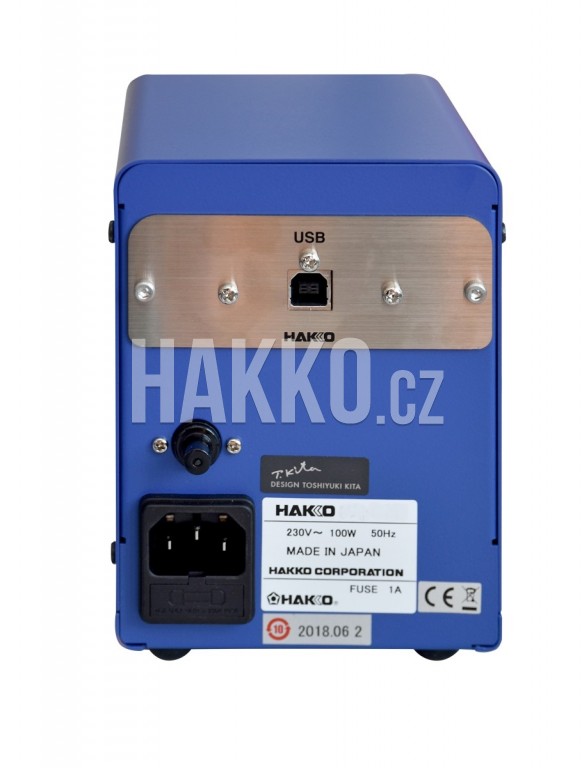

Informace o pájecím procesu se ukládají na paměťovém čipu zabudovaném do pájecí stanice a přes komunikační rozhraní se posílají do počítače.

Tvar hrotu • Nastavení teploty • Rozsah teplot • Počet zatížení v čase • Doba zahřívání • Pájka (olovnatá / bezolovnatá) • Napětí, aj.

Kalibrace a korekce měřené teploty

Kalibrace / korekce kompletních výsledků měření teploty pájecího hrotu se provádí automaticky pomocí infračerveného signálu. Zamezí se tím možnosti lidské chyby při nastavení teploty hrotu. Výsledek měření teploty / kalibrace / korekce se také automaticky zaznamenává.

Varianty pro komunikaci

Rozhraní	Typ	Kód	Možnosti propojení

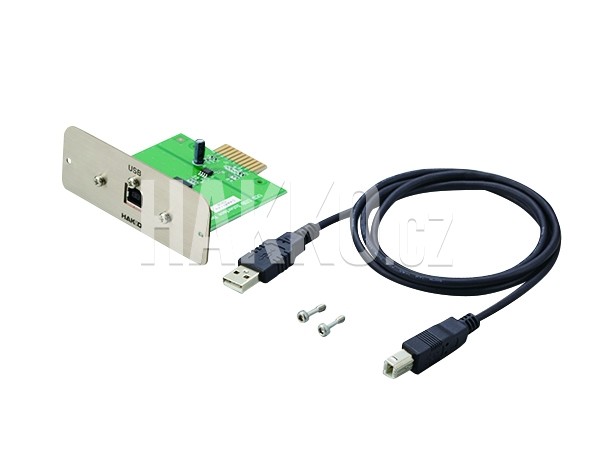

	USB	B5210	1 stanice / 1 PC

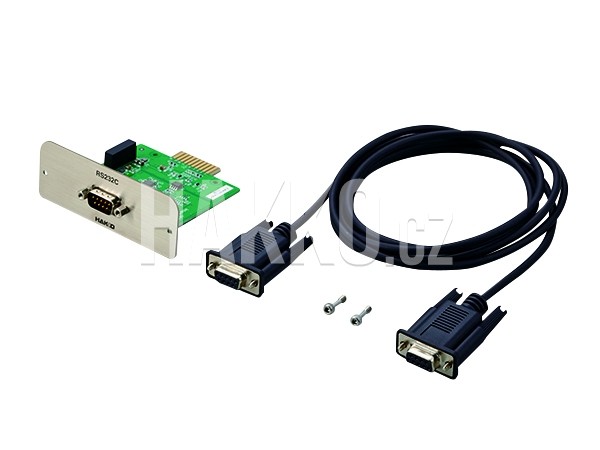

	RS232C	B5211	1 stanice / 1 PC

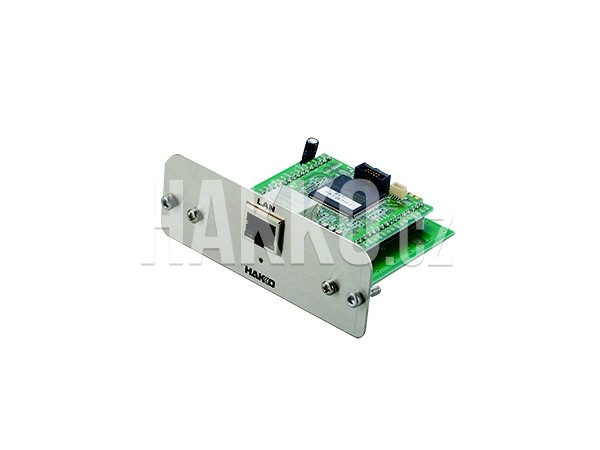

	LAN	B5212	více stanic / 1 PC

Vizualizace výkonu páječky během pájení

Díky přenosu dat z pájecího hrotu do stanice během pájení a jejich vizualizaci můžete řídit faktory procesu pájení.

LCD obrazovka pro snadnou orientaci

Pracovní stav lze sledovat v reálném čase na LCD displeji.

Další přednosti pájecí stanice

• Vylepšená funkčnost tlačítek

Přednastavená teplota a offset se zobrazí jedním stisknutím tlačítka.

• Zvukový alarm s funkcí vibrace

Na pracovištích s intenzivním hlukem se hodí funkce vibračního alarmu, která dá jasně najevo, že se něco děje.

• Funkce automatické detekce pádu ručky

Při detekci pádu se snímačem pohybu o 6 osách se automaticky zastaví napájení. Tato funkce dokáže zabránit riziku požáru či spálení podlahy.

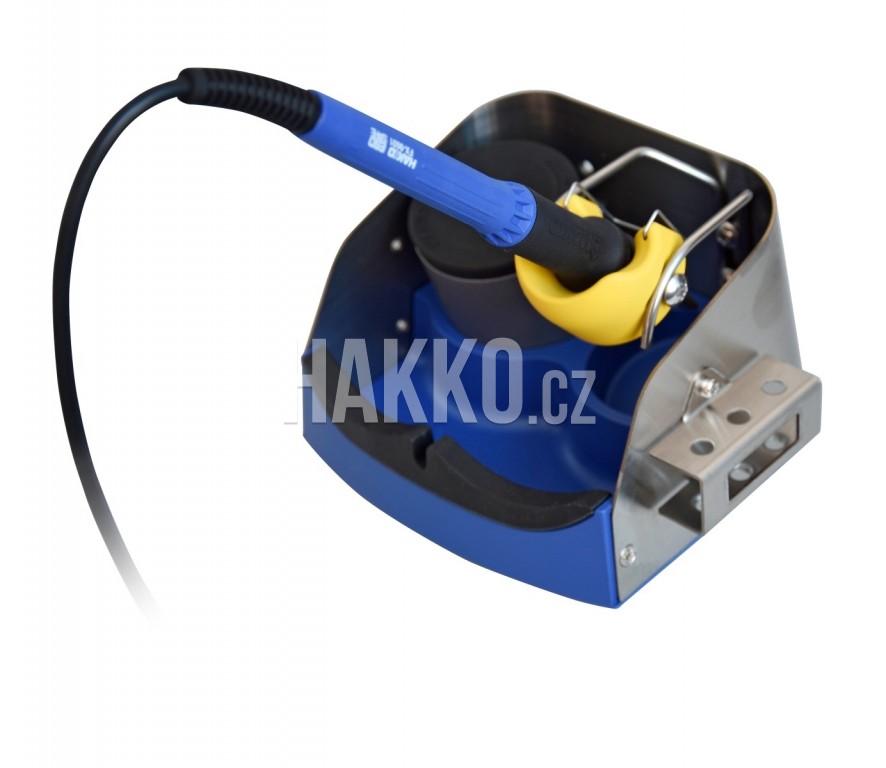

• Čistič pájecího hrotu pro snížení rozptylu pájky

Rozptyl pájky při čištění je snížen o 99% díky zmenšení velikosti otvoru vertikálního typu čističe a vytvořením skladovacího prostoru pro čisticí drátky.

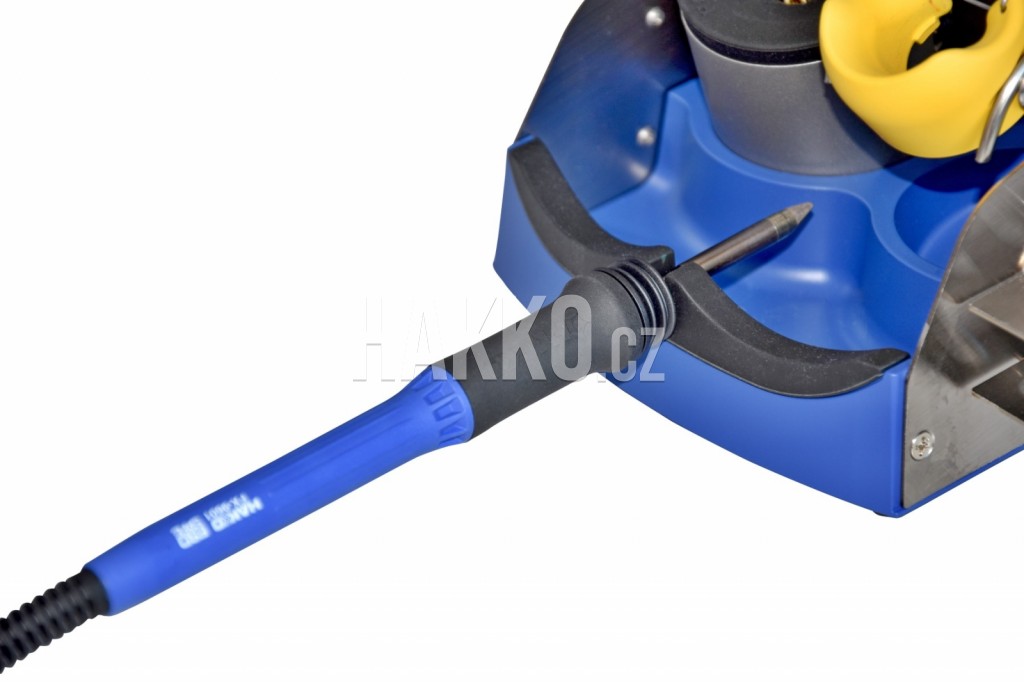

• Výměna hrotu bez tepelně odolné podložky

Pájecí hrot můžete lehce vyměnit bez nutnosti použití tepelně odolné podložky.

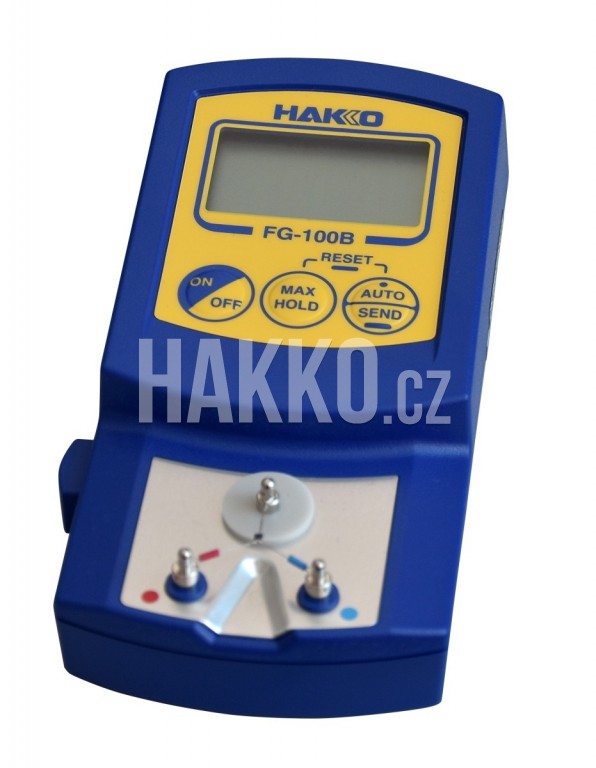

Měřič teploty pájecích hrotů HAKKO FG-100B

Lidská chyba, ke které může dojít během záznamu teplot, je snížena na nulu. Vlastnost přenosu hodnoty změřené pomocí funkce AUTO HOLD nebo MAX HOLD provede měřič spárování pomocí infračerveného signálu s pájecí stanicí FN-1010. Tato vlastnost dokáže eliminovat chybějící či nesprávné teplotní testy.

Minimalizujte individuální rozdíly v metodě měření hrotu a čtení naměřených hodnot. Následující dvě funkce snižují počet chyb při měření:

• Funkce AUTO HOLD

Když se teplota špičky hrotu stabilizuje, měření se automaticky dokončí.

• Funkce MAX HOLD

Vždy se zobrazí maximální hodnota naměřené teploty hrotu.

Vlastnosti pájecí stanice

• Kompletní sledovatelnost při pájení.
• Řízení teploty s nulovou lidskou chybou.
• Plná správa operace pájení.
• ESD / antistatické provedení.
• Stanice je chráněna před elektrostatickým výbojem.

Technická specifikace

• Výkon: 100 W.
• Rozsah teplot: 50 ~ 450 °C.
• Teplotní stabilita: ± 3 °C (při volnoběžné teplotě).
• Výstupní napětí pájecí stanice: 21 V.
• Rozměry stanice: 104 x 152 x 38 mm.
• Hmotnost stanice: 1,9 kg.
• Výkon pájecí ručky: 95 W (21 V).
• Odpor hrotu vůči zemi: < 2 Ω.
• Potenciál hrotu vůči zemi: < 2 mV.
• Délka kabelu pájecí ručky: 1,2 m.
• Délka pájecí ručky (bez kabelu): 180 mm (s hrotem 2,4D).
• Hmotnost pájecí ručky (bez kabelu): 32 g (s hrotem 2,4D).
• Série pájecích hrotů: série T36.
• Typ pájecí ručky: FN-1101.

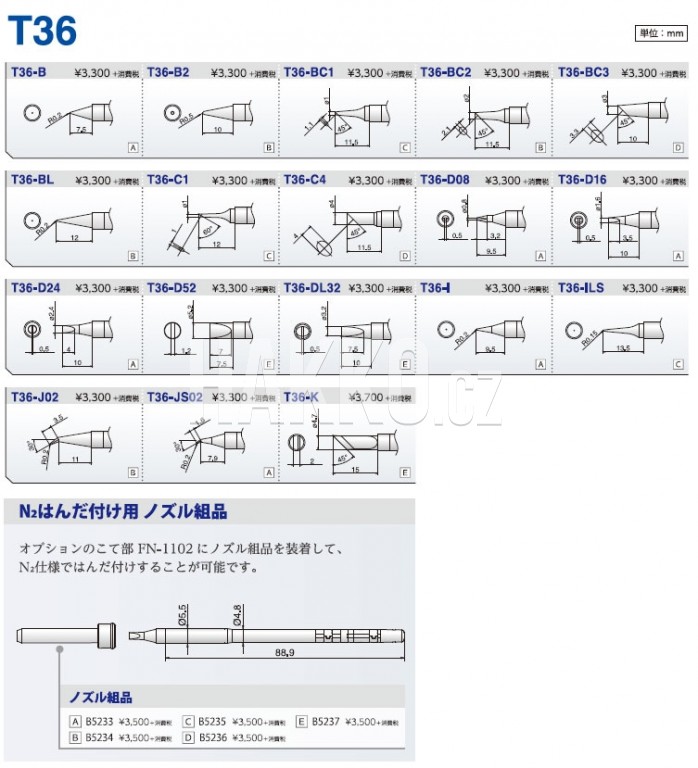

Série pájecích hrotů

• Řada pájecích hrotů: HAKKO série T36.
