ESD pájecí ručka Hakko pro mikropájení FX-1002-82, konverzní sada

• ESD / antistatická pájecí ručka určená pro mikropájení.

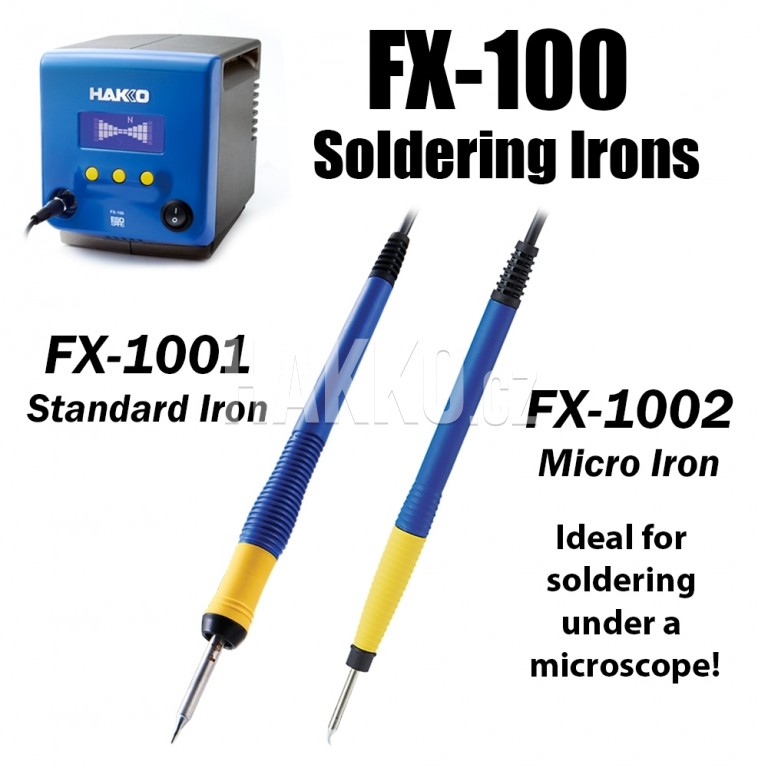

• Kompatibilní s indukční pájecí stanicí Hakko FX-100.
• Teplota pájení až 400°C (s hroty řady T35-02).
• Určena pro indukční pájení.
• Ideální pro pájení pod mikroskopem.

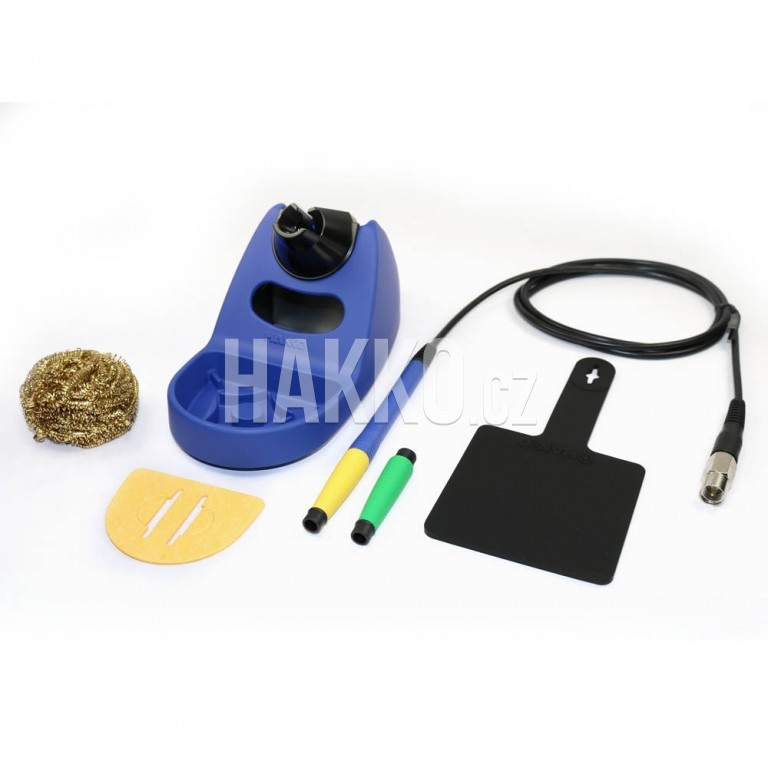

• Obsahuje pájecí ručku, držák pájky, tepelně odolnou podložku, gumové chrániče, čisticí drátky a houbičku a manuál.

IH (vysokofrekvenční indukční ohřev) mikropájecí ručka určená pro pájecí hroty řady T35

• zvláště vhodná pro ruční pájecí mikročipů a dalších komponent s velmi jemnou roztečí,

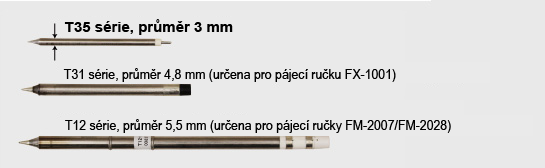

• T35 hroty jsou navrženy tak, aby poskytovaly velmi jemný tvar, ale i dostatečnou tepelnou kapacitu,
• stabilní kvalita pájení výrobků velmi citlivých na poškození.

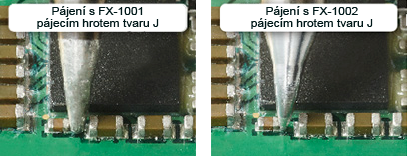

S pájecími hroty FX-1001 mohlo docházet k zasahování do pinu napravo, ale nyní, s použitím FX-1002,
můžete pracovat bez narušování okolních pinů

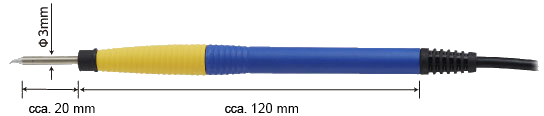

Zajišťuje zorné pole pod mikroskopem ø 3 mm

2 teplotní řady pájecích hrotů, 350°C a 400°C

Na rozdíl od konvenčního systému řízení teploty systém IH (indukčního topení) poskytuje fixní teploty. V rámci série T35 pájecích hrotů je nabídka tvarů hrotů shodná pro obě teplotní řady.

Co je IH (vysokofrekvenční indukční topení)?

Na rozdíl od topných systémů založených na odporu, které řídí teplotu otáčením či vypínáním topného tělesa pomocí senzoru, s indukčním ohřívacím systémem vytváří teplo samotný hrot a udržuje konstantní teplotu, což umožňuje i malému pájecímu hrotu snadno zvládnout vysokou tepelnou kapacitu a desky s vyšší hustotou.

Sestavení IH pájecího systému

Pro sestavení kompletního IH pájecího systému HAKKO je nutné zakoupit:

Technická specifikace

• Kompatibilní pájecí stanice: HAKKO FX-100.
• Kompatibilní pájecí hroty: řada T35.
• Rozsah teplot: T35-02 pájecí hroty: 400°C, T35-03 pájecí hroty: 350°C.
• Odpor hrotu vůči zemi: < 2 Ω.
• Potenciál hrotu vůči zemi: < 2mV.
• Topné těleso: IH (indukční ohřev).
• Délka kabelu: 1,3 m.
• Celková délka: 166 mm (s hrotem T35-02D1).
• Hmotnost: 21 g (s hrotem T35-02D1).
