Co je podavač pájky a jak ho připojit k pájecí stanici

Jaká jsou úskalí při podávání pájky?

Vytvoření dobrého pájeného spoje vyžaduje nejen dobrou pájecí stanici, ale také dobrou techniku ​​nanášení pájky. Pro většinu lidí to znamená opatrné podávání pájecí pájky do pájeného spoje jednou rukou, zatímco druhou rukou držíte hrot páječky v kontaktu s olovem a podložkou. Někteří se potýkají s problémem, že potřebují další ruku, například když se pokoušíte pájet drát nebo potřebujete použít pinzetu nebo jiné nástroje pro přidržení součástek na místě. Každodenní řešení zahrnuje naplnění hrotu páječky dostatečným množstvím pájky, aby bylo možné spojení provést, a přenesení na pájený spoj, známé také jako přenosové pájení, což je jeden ze sedmi smrtelných hříchů pro pájení.

Zde přichází na řadu dobrý podavač pájky, který pájky používá trubicový systém, který se připojuje k vaší páječce a má vodicí trubku nebo trysku, která nasměruje pájku plněného drátu na hrot v pevné poloze. Drát je protlačen trubkovým systémem pomocí motoru a systému pohonu, který může uživatel nastavit tak, aby řídil množství pájky a jak rychle se aplikuje. Pohonný systém se obvykle spouští tlačítkem připevněným na páječce nebo nožním pedálem.

Konzistence v množství pájky aplikované na každý pájený spoj je nyní kontrolována, takže neskončíte s pájenými spoji, které mají příliš málo nebo příliš mnoho pájky. To také eliminuje přenosové pájení, takže tavidlo v jádře se používá v pájeném spoji a nespotřebovává se, když je pájka přiložena na hrot, a uvolní vám jednu ruku, abyste mohli držet drát nebo součást podle potřeby.

Jaké jsou druhy podavačů pájky?

Většina podavačů pájky aplikuje pájecí drát z horní strany páječky, což funguje dobře, zvláště u hrotů, které mají drážku, která se hodí k vývodu, ale podávání z horní strany má dvě nevýhody.

První je, že pájka se aplikuje shora a obvykle se nevytvoří dobrý tepelný most. Tepelný most je, když je pájka aplikována mezi desku, pájku a hrot páječky, aby se účinně zvětšila plocha kontaktu a tím se zlepšilo zahřívání pro dobrou tvorbu pájeného spoje. Tepelné mosty jsou výhodné tam, kde je pájený spoj součástí základní roviny, kde potřebujete dobré zahřátí, abyste rychle pronikli podložkou nebo pokoveným průchozím otvorem. Bez tepelného mostu budete možná muset držet páječku na místě po abnormálně dlouhou dobu, což způsobí poškození desky s plošnými spoji a/nebo součásti.

Druhou nevýhodou je, že kouř vytvořený jádrem tavidla stoupá, když pájka dopadne na hrot. Tento kouř obsahuje páry tavidla, které se mohou shromažďovat a stát se poměrně lepkavými a účinně ucpat konec vodicí trubky nebo trysky, která přivádí pájecí drát. Neustálé zasekávání kvůli ucpaným vodicím trubkám a tryskám a také nutnost neustálého čištění způsobují, že některé podavače pájky působí spíše jako trápení než užitek.

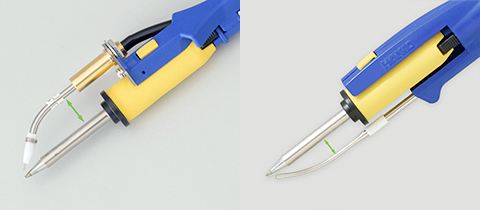

Podavač s horním a spodním podáváním pájky (horní se doporučuje pro konkávní typ hrotů)

Nový nástavec pro podávání pájky HAKKO 373 byl navržen tak, aby eliminoval tyto nevýhody a abyste tak mohli ze svého podavače pájky vytěžit maximum. Přívodní vodicí trubka umožňuje podávání pájecího drátu ze spodní strany ručky. Tímto způsobem nejenže není omezen výhled na hrot vaší páječky, ale drát může být veden přímo do bodu mezi podložkou, olovem a hrotem páječky. Vytvoří se tak účinný tepelný most a páry tavidla stoupající z hrotu se neshromažďují na vodicí trubce, což způsobuje ucpávání, zasekávání podavače a nutnost neustálého čištění.

Poznámka: pro správné využití podavače pájky 373 budete potřebovat kroužek pro nastavení průměru pájky, odpovídající trubkovou jednotku, vodicí trubku a pro ty, kteří by chtěli typ spodního podavače, budete také potřebovat správnou zásuvku nástavce. Chcete-li zjistit svou správnou konfiguraci, klikněte sem a podívejte se na tabulku 373 podavače pájky.

Tyto nové trubkové jednotky jsou kompatibilní s většinou nástavců páječek HAKKO a používají speciální objímku, která je přizpůsobena pro vodicí trubku a lze ji snadno instalovat na váš stávající držák žehličky.
