Co dělat, když se naměřená teplota hrotu výrazně liší od nastavené teploty pájecí stanice
Měření teploty hrotu je nutné pro ověření správného fungování pájecí stanice nebo ručky. Postupu měření teploty pájecího hrotu se věnujeme v článku Jak měřit teplotu špičky pájecího hrotu.
V případě, že se naměřené hodnoty výrazně liší od teploty nastavené na pájecí stanici, je nutné provést korekci teploty.
Naměřená teplota je výrazně vyšší než nastavená teplota
Proveďte korekci teploty (zadáním hodnoty offsetu / upravením knoflíku CAL).
Stanovení offsetové hodnoty
Pokud je teplota hrotu VYŠŠÍ než nastavená teplota, zadejte negativní offsetovou hodnotu.
Pokud je teplota hrotu NIŽŠÍ než nastavená teplota, zadejte kladnou offsetovou hodnotu.
| Indikace offsetu | -50/-90 | 000 | 050/090 |
|---|---|---|---|
| Vstupní rozsah offsetové hodnoty | -50 °C | 0 °C | 50 °C |
| Teplota hrotu | nižší | stejná | vyšší |
Výpočetní metoda offsetové hodnoty
- Změřte teplotu hrotu a porovnejte rozdíl mezi naměřenou a nastavenou teplotou.
- Vložte kartu do pájecí stanice (postup pro stanici FX-951) a stiskněte tlačítko "#" pro kontrolu offsetové teploty.
- Podle aktuální hodnoty offsetu [2] a rozdílu v teplotě [1] přepočtěte novou hodnotu offsetu.
Aktuální hodnota offsetu + rozdíl v teplotě = nová hodnota offsetu
Příklad 1: nastavená teplota 360 °C, teplota hrotu 395 °C, offsetová hodnota 10
Rozdíl v teplotě: 360 °C - 395 °C = -35 °C
Nová offsetová hodnota: 10 + (-35 °C) = -25
Příklad 2: nastavená teplota 360 °C, teplota hrotu 320 °C, offsetová hodnota -20
Rozdíl v teplotě: 360 °C - 320 °C = 40 °C
Nová offsetová hodnota: -20 + 40 °C = 20
Nastavení CAL
Tlačítko CAL upravíte pomocí nástroje, např. šroubováku.
Pro zvýšení teploty otočíte knoflíkem CAL doprava.
Pro snížení teploty otočíte knoflíkem CAL doleva.
Naměřená teplota je výrazně nižší než nastavená teplota
Příčiny nižší naměřené hodnoty mohou být následující:

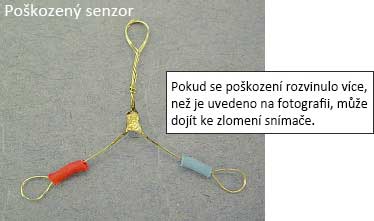

Snižená kvalita senzoru teploměru
Poškozený senzor nemusí být schopen přesně změřit teplotu hrotu. Nahraďte jej novým.
Pokyny pro výměnu senzorů:
- AS5000: po 1500 měření
- 191-212: po 50 měření
Zoxidovaná část nebo celý hrot, držák nebo matice
Pokud je některá část hrotu nebo pájecí ručky zoxidovaná, může dojít ke špatnému přenosu tepla. Díly je proto nutné nahradit novými.
Pájecí hrot byl po nastavení teploty změněn
Podle tvaru hrotu se může lišit také jeho délka nebo hmotnost. Změna hrotu může proto změnit tepelnou kapacitu. Proveďte nastavení teploty (změnu offsetové hodnoty / nastavení knoflíku CAL) podle hrotu, který používáte.
