Pájecí hroty s vysokou teplotní kapacitou
Datum: 12.02.2018
|
Kategorie: Výběr hrotů podle operace
Ušetřete čas pájení
Díky Heavy Duty Type pájecím hrotům můžete snížit na každém bodě pájení několik sekund (graf 1). Zkuste odhadnout, kolik času ušetříte za jeden den či měsíc! Navíc můžete zvýšit teplotu obrobku (graf 2).
Při pájení vícevrstvé desky nelze pájku tavit kvůli nedostatečnému teplu. V těchto případech doporučujeme typ pájecích hrotů Heavy Duty, které mají vyšší tepelnou kapacitu než standardní typy při stejné velikosti. Poskytují dostatečně velkou tepelnou kapacitu, aby pájka zůstávala mokrá.

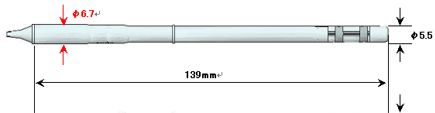

| Pájecí hroty Heavy Duty jsou k dispozici pouze v pájecí řadě T12. |
|
| Standardní typ |
 |

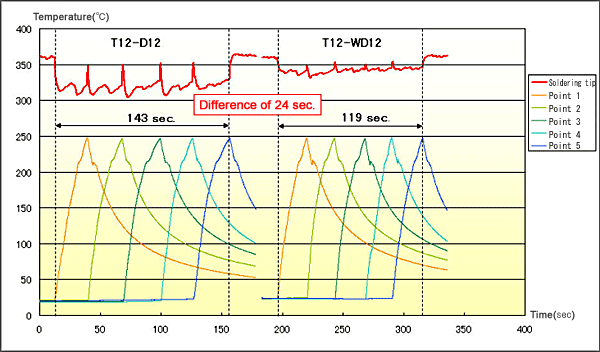

Graf 1: Doba pájení v závislosti na tepelné kapacitě
Podmínky měření:
| Metoda měření: | pájka na pěti bodech a měření času, dokud teplota obrobku nedosáhne 250°C |
| Deska: | papír fenol měď |
| Komponenta: | terminál (vnější průměr 8,5, vnitřní průměr 4) |
| Tvar hrotu: | T12-D12 (standardní) a T12-WD12 (Heavy Duty typ) |
| Nastavení teploty: | 360°C |
| Pájka | bezolovnatá pájka SN-3Ag-0,5Cu, průměr 0,5 mm |
|
|
Při porovnání tohoto grafu s typem L má pájecí hrot L ještě větší tepelnou kapacitu, než hroty Heavy Duty. |

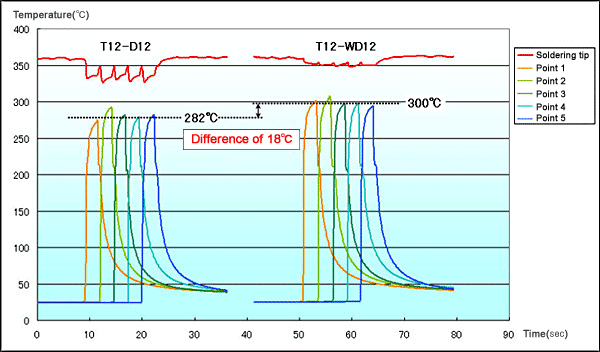

Graf 2: Teplotní rozdíl obrobku způsobený tepelnou kapacitou
| Metoda měření: | měření teploty obrobky v okamžiku, kdy je pětibodové pájení prováděno jednou za 3 sekundy |
| Deska: | skleněná epoxidová deska |
| Komponenta: | konektor |
| Tvar hrotu: | T12-D12 (standardní) a T12-WD12 (Heavy Duty typ) |
| Nastavení teploty: | 360°C |
| Pájka | bezolovnatá pájka SN-3Ag-0,5Cu, průměr 0,8 mm |
|
|
Při porovnání tohoto grafu s typem L má pájecí hrot L ještě větší tepelnou kapacitu, než hroty Heavy Duty. |
