Výběr pájecího hrotu nebo odpájecí trysky pro vaši aplikaci

V ABE.TEC chápeme důležitost výběru správného pájecího hrotu nebo odpájecí trysky pro vaši aplikaci. Při výběru hrotu páječky nebo odpájecí trysky je důležité, abyste našli správnou velikost, průměr a tvar pro vaši aplikaci.

Výhody výběru správného hrotu nebo trysky

• efektivní přenos tepla
• nižší provozní teplota
• nižší míra oxidace, která vede k delší životnosti hrotu
• nižší provozní náklady díky méně časté nutnosti výměny pájecích hrotů

Při výběru pájecího hrotu nebo odpájecí trysky je třeba vzít v úvahu velikost nebo plochu plochy, ve které bude hrot nebo tryska pájet. Maximalizací povrchového kontaktu mezi podložkou a špičkou nebo tryskou dosáhnete efektivnějšího přenosu tepla.

Tuto analogii rádi používáme k lepšímu pochopení procesu. Zkuste si tuto situaci představit jako dálnici plnou aut, auta v tomto scénáři představují přenos tepla z jednoho bodu do druhého. Když je povrchový kontakt velký jako na dálnici s mnoha jízdními pruhy, je proudění aut nebo v tomto případě tepelná energie z jednoho bodu do druhého mnohem vyšší a efektivnější. Nyní, pokud byla dálnice mnohem menší s velmi malým počtem jízdních pruhů nebo kontakt s povrchem byl minimální, je proud aut nebo v tomto případě opět tepelná energie snížen.

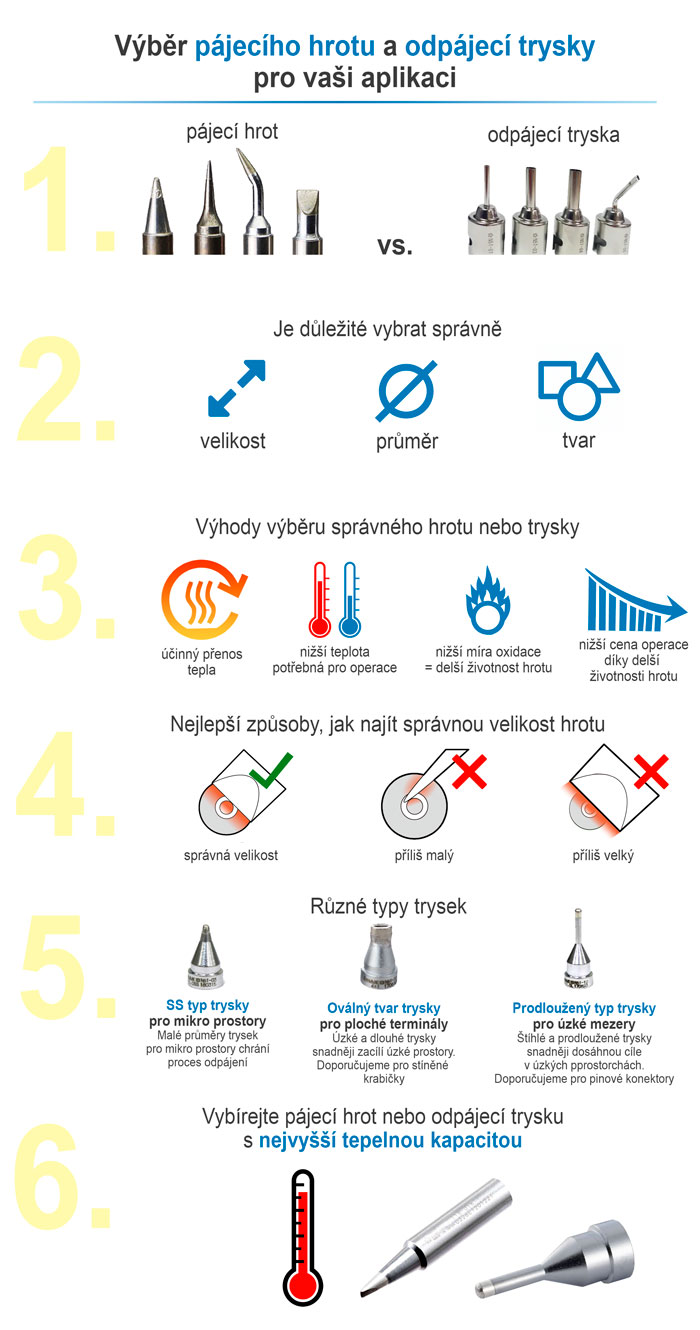

Vzhledem k účinkům, které má použití hrotu nesprávné velikosti, tvaru a průměru na váš proces pájení, je nejlepším postupem najít hrot, který nejlépe odpovídá velikosti plochy, se kterou pracujete, nebo s ní souvisí, jak je znázorněno na obrázcích níže.

Nyní se můžete ptát: "Co když mám minimální prostor pro umístění pájecího hrotu nebo odpájecí trysky?" V tomto případě hledejte hrot nebo trysku, která vám umožní pracovat v omezeném prostoru. Pamatujte, že chcete maximalizovat povrchový kontakt mezi hrotem nebo tryskou a deskou. Pokud budete příliš malý nebo velký, nebudete účinně přenášet teplo do pájeného spoje, což může způsobit delší dobu setrvání na pájeném spoji, a to představuje riziko poškození vaší desky plošných spojů nebo komponent.

Dalším aspektem, který je třeba vzít v úvahu při výběru pájecího hrotu nebo odpájecí trysky, je výběr trysky s nejvyšší tepelnou kapacitou. Když se vrátíme k analogii z předchozího, považujte špičku páječky za auto a tepelná kapacita je to, co pohání auto. Čím větší je nádrž ve vozidle, nebo v tomto případě čím větší hmotnost má špička nebo tryska, tím více tepelné energie bude akumulováno. Při kontaktu s pájeným spojem ztrácíte tepelnou energii z hrotu nebo trysky. Tato ztráta energie je regenerována topným systémem používaným ve vaší páječce. Pokud má váš hrot větší hmotnost, bude mít obvykle dostatek tepelné energie, aby se mohl přesunout k dalšímu pájenému spoji.

Na základě těchto informací byste nyní měli být schopni vybrat správný pájecí hrot nebo trysku pro vaši aplikaci a zvýšit tím produkci, spolehlivost a výkon. A to při snížení rychlosti oxidace, výměny hrotu a potenciálu poškození DPS nebo komponent, na kterých pracujete.
